Questão
ID 1232241Disciplina: Engenharia Civil
Assuntos: Pórticos, Quadros e Arcos
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal de Contas do Estado de Pernambuco

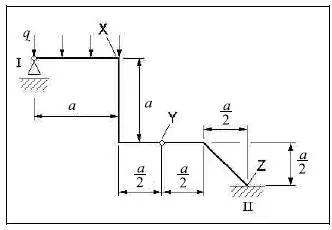

O desenho acima apresenta um pórtico plano com peso desprezível, rotulado no ponto Y e submetido ao carregamento uniformemente distribuído com intensidade q diferente de zero. Com base nesse desenho, julgue os itens a seguir.
O desenho abaixo esquematiza corretamente o diagrama de momentos fletores do pórtico ilustrado.
