Questão 1231861

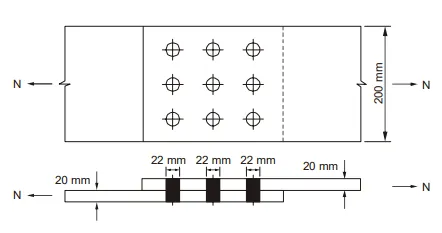

Considere a ligação de duas chapas com espessura de 20 mm e largura de 200 mm, emendadas por transpasse com 9 parafusos de diâmetro φ 22 mm, sujeitas a esforço axial de tração, como representada na figura abaixo.

A área líquida para o dimensionamento da ligação que resiste aos esforços de tração, em cm², é
