Questão
ID 1227684Disciplina: Tecnologia da Informação
Assunto: Diagramas Comportamentais
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal de Contas da União

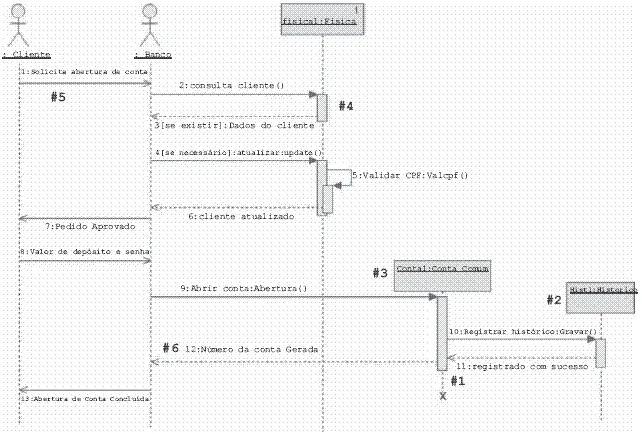

Com base no diagrama UML apresentado acima, julgue os itens subsequentes.
No referido diagrama, o número 1 no canto superior direito dentro do objeto fisica1:Fisica indica que esse objeto é unitário tal que, em padrões de projeto, pode ser classificado como do tipo singleton; #6 é uma mensagem de retorno sem disparo de método; e #5 é uma mensagem simples entre atores que indica somente a ocorrência de um evento.
