Questão
ID 1211385Disciplina: Tecnologia da Informação
Assunto: Notações
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Serviço Federal de Processamento de Dados

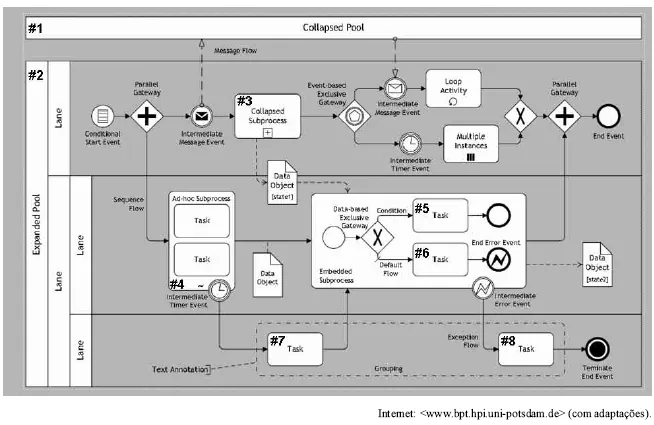

A figura acima apresenta um diagrama que exemplifica o uso dos elementos da notação BPMN (business process modeling notation), na qual os elementos de #1 a #8 estão destacados. Considerando essa figura, julgue os itens a seguir, acerca dos conceitos de gestão de processos de negócio.
Da mesma forma como são construídos diagramas de atividade na notação UML, os recursos do diagrama acima estão distribuídos ao longo da dimensão vertical, enquanto que o tempo está distribuído ao longo da dimensão horizontal.
