Questão 1185047

Engenharia Civil · 2014

Questão

ID 1185047

Disciplina: Engenharia Civil

Assunto: Instalações Elétricas

Ano: 2014 Banca: FGV - Fundação Getúlio Vargas Órgão: Secretaria de Estado de Educação do Amazonas

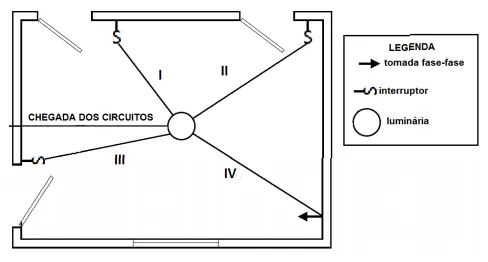

A figura acima apresenta o traçado elétrico de um cômodo de uma residência. Nesse traçado são apresentadas as linhas elétricas, uma luminária, uma tomada e três interruptores que comandam a luminária.

Assinale a opção que apresenta os fios dos circuitos nas linhas I, II, III e IV.

Alternativa A:
I- fase, retorno e retorno; II- fase, neutro e terra; III- retorno, retorno, retorno e retorno; IV- fase, fase e terra.
Alternativa B:
I- fase, retorno e retorno; II- fase, retorno e retorno; III-retorno, retorno e terra; IV- fase, neutro e terra.
Alternativa C:
I- fase, retorno e retorno; II- retorno, retorno, retorno e retorno; III- retorno, retorno e retorno; IV- fase, fase e terra.
Alternativa D:
I- fase, neutro e retorno; II- fase, neutro e terra; III- retorno, retorno e retorno; IV- fase, neutro e terra.
Alternativa E:
I- fase, retorno e terra; II- fase, neutro e terra; III- retorno e retorno; IV- fase, fase e terra.
