Questão 1174171

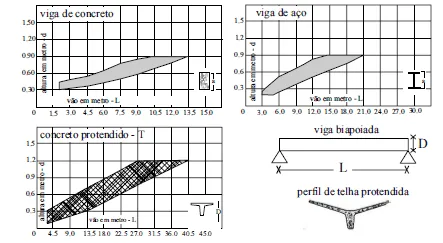

As figuras acima representam três ábacos úteis para pré-dimensionamento estrutural em projeto de arquitetura. No eixo horizontal, aparecem, em metros (L), os vãos e, no eixo vertical, as alturas estimadas (D). Sabendo-se que as sobrecargas são convencionais, o dimensionamento mais econômico está contido nas faixas cinza, em valores aproximados. Com base na aplicação desses ábacos, julgue os itens que se seguem.

Suponha que um edifício de 3 pavimentos, com pé-direito constante e estrutura de concreto, possua vãos máximos de até L = 10,00 m. Considerando-se que o térreo esteja no nível ±0,00, e a última laje esteja no nível +13,50, então, a laje do 1.º pavimento estará no nível +4,50, e a do 2.º pavimento, no nível +9,00.
