Questão 1174164

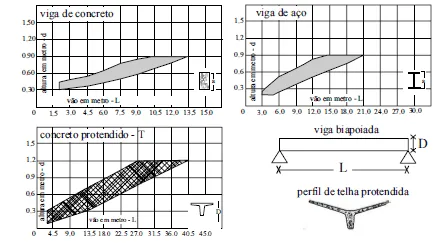

As figuras acima representam três ábacos úteis para pré-dimensionamento estrutural em projeto de arquitetura. No eixo horizontal, aparecem, em metros (L), os vãos e, no eixo vertical, as alturas estimadas (D). Sabendo-se que as sobrecargas são convencionais, o dimensionamento mais econômico está contido nas faixas cinza, em valores aproximados. Com base na aplicação desses ábacos, julgue os itens que se seguem.

Se, para um edifício de 3 pavimentos de pé-direito constante, com cota de coroamento da última laje no nível +13,50 e com vãos máximos de até 10,00 m, vencidos com vigas de aço, os pés-direitos foram projetados com 3,17 m, é correto concluir que, para se obter essa medida, considerou-se que o forro abaixo da viga tinha 3 cm e que a medida do contrapiso, somada à do piso, correspondia a 10 cm.
