Questão 1131076

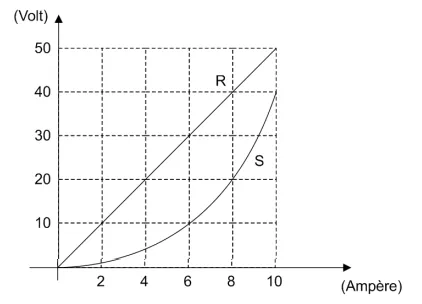

O gráfico anexo representa o característico tensão-corrente de um resistor ôhmico R e de um resistor não ôhmico S

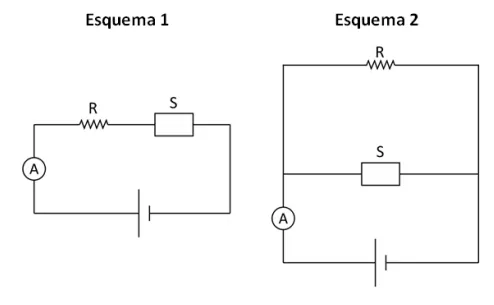

Para alimentá-los usa-se uma fonte de tensão que mantém em seus terminais uma diferença de potencial constante sob quaisquer condições. Os resistores podem ser ligados à fonte de tensão como ilustram os esquemas 1 e 2, nos quais o amperímetro é ideal.

No circuito ilustrado no esquema 1, o amperímetro indica 6 A. Já no circuito ilustrado no esquema 2, o amperímetro indica
