Questão 1129692 de Engenharia Civil - NUCEPE UESPI 2025

Questão

ID 1129692

Disciplina: Engenharia Civil

Assunto: Instalações Elétricas

Ano: 2025 Banca: NUCEPE UESPI - Núcleo de Concursos e Promoção de eventos Órgão: Secretaria de Estado da Educação do Piauí

Em instalações elétricas prediais, especialmente em projetos de iluminação, é comum a necessidade de controlar uma única lâmpada a partir de vários pontos diferentes. Esse tipo de configuração é particularmente útil em locais como corredores longos, escadarias, salas grandes ou entradas com múltiplos acessos, onde a conveniência e a segurança exigem que a iluminação possa ser ativada ou desativada de diferentes pontos no ambiente.

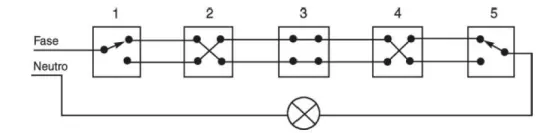

Figura - adaptada de CREDER, Hélio.

Instalações elétricas. 16. ed. Rio de Janeiro: LTC, 2016

A figura representa um circuito de iluminação. Considerando o esquema apresentado, qual das seguintes alternativas descreve corretamente o funcionamento desse circuito?

Alternativa A:
A lâmpada só pode ser controlada pelos interruptores 1 e 5, enquanto os interruptores 2, 3 e 4 não têm influência no circuito
Alternativa B:
A lâmpada só acenderá, se os interruptores 2, 3 e 4 estiverem todos na mesma posição (ou todos abertos ou todos fechados).
Alternativa C:
O circuito permite que a lâmpada seja controlada apenas pelos interruptores intermediários (2 e 4).
Alternativa D:
A lâmpada acenderá, apenas, se os interruptores 1 e 5 estiverem na mesma posição.
Alternativa E:
A lâmpada pode ser ligada ou desligada de qualquer um dos interruptores, independentemente da posição dos demais interruptores.
