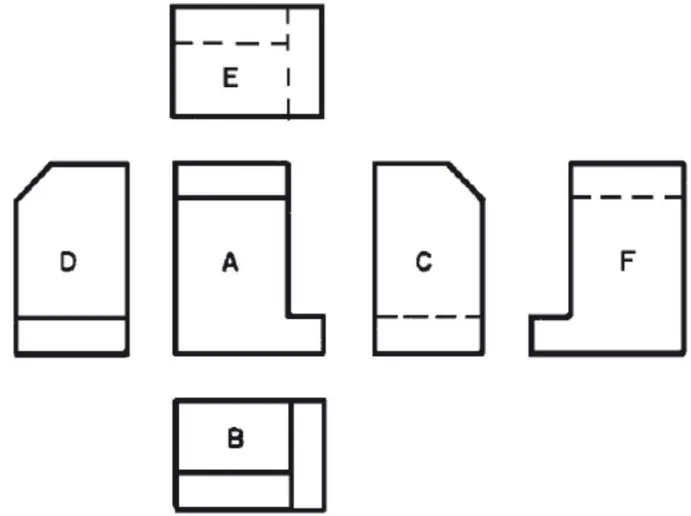

A ABNT NBR 10067 de 1995, definiu princípios gerais de representação em desenho técnico. As vistas indicadas na figura abaixo são as projeções ortográficas que representam, de modo bidimensional, um objeto tridimensional no 1º diedro.

Segundo a referida norma, a alternativa que está indicando as vistas de modo CORRETO é:

Alternativa A:
A = Vista frontal, B = Vista superior, C = Vista lateral esquerda, E = Vista inferior e F = Vista posterior.
Alternativa B:
A = Vista frontal, B = Vista inferior, D = Vista lateral direita, E = Vista superior e F = Vista posterior.
Alternativa C:
B = Vista inferior, C = Vista lateral direita, D = Vista lateral esquerda, E = Vista superior e F = Vista posterior.
Alternativa D:
A = Vista posterior, B = Vista superior, C = Vista lateral direita, D = Vista lateral esquerda e F = Vista frontal.
Alternativa E:
A = Vista posterior, B = Vista Inferior, C = Vista lateral esquerda, D = Vista lateral direita e E = Vista superior.
