Questão
ID 1116709Disciplina: Tecnologia da Informação
Assunto: Diagramas Comportamentais
Ano: 2010 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Procuradoria-Geral do Estado - PGE MA

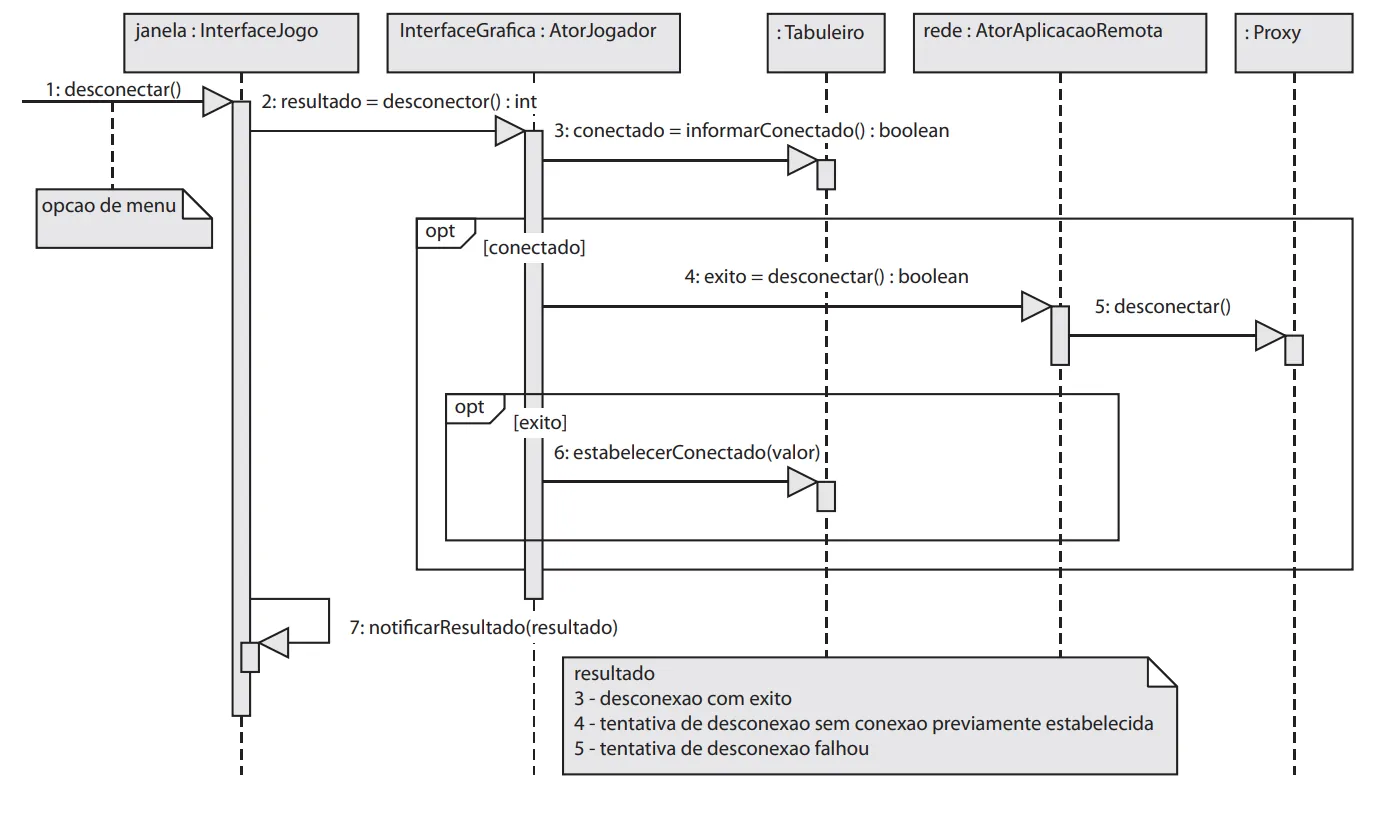

Considere o diagrama de sequência de UML abaixo.
-
-
A respeito desse diagrama, é correto afirmar:
-
1. O diagrama apresenta dois fragmentos combinados (combined fragments) opção (option).
2. A sexta mensagem (identificada com o número 6) só será enviada se “conectado” e “exito” apresentarem (ambos) valor “true”.
3. O diagrama apresenta uma mensagem achada.
4. O diagrama apresenta uma mensagem perdida.
5. A instância da classe “Tabuleiro” tem a responsabilidade de definir o valor da condição “conectado”.
-
Assinale a alternativa que indica todas as afirmativas corretas.
