Questão 1115982

Uma cobertura metálica apresenta uma chapa de nó de ligação da treliça com espessura de 6,3 mm em aço MR250, cortada a maçarico. O tirante dessa ligação é constituído por duas cantoneiras de 63,4 × 6,3 mm (2½” × 1/4”) com abas iguais, fixado com parafusos comuns (aço A307) de 12,7 mm (1/2”).

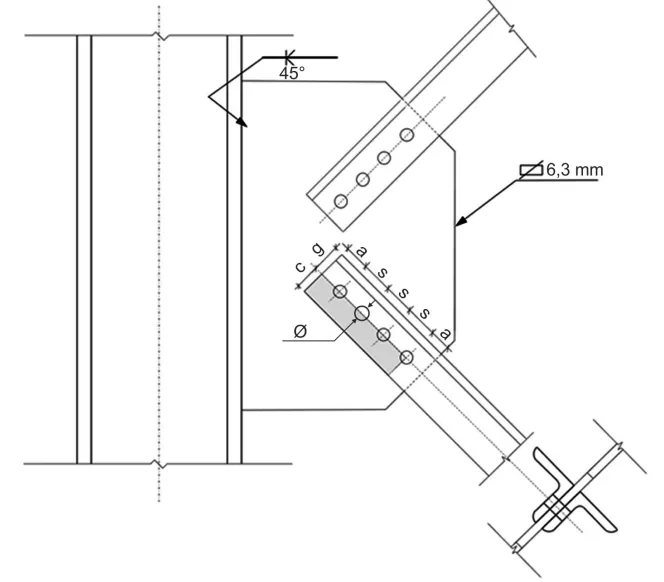

Detalhe do nó de ligação da treliça da cobertura metálica

Considerando a padronização para o espaçamento da furação padrão americano, com g = 35 mm para L 63,5 × 63,5, na verificação da ruptura por cisalhamento de bloco, os valores calculados da área cisalhada líquida e da área tracionada líquida são, respectivamente:
