Questão 1115885

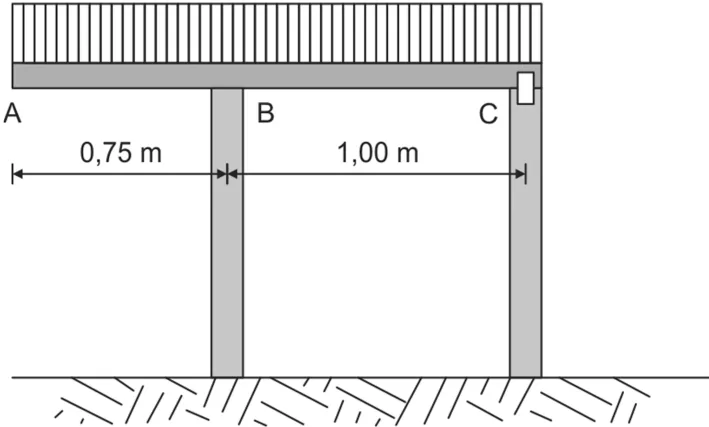

Considere a figura a seguir que ilustra a vista lateral de um dos pórticos que compõem um sistema de cimbramento que deve suportar o lançamento de concreto fresco, resultando uma carga distribuída de 10 kN/m sobre a viga.

10 kN/m

A viga do pórtico que suporta o fundo da forma onde será lançado o concreto está simplesmente apoiada sobre as colunas B e C, sendo restrito o deslocamento vertical e horizontal apenas em C. A carga recebida pelas colunas B e C e o momento fletor máximo resultam, respectivamente:
