Questão 1115869

Uma viga biapoiada na seção 20 × 60 cm está sujeita a um momento característico de 120 kNm e possui a armadura dada na figura a seguir:

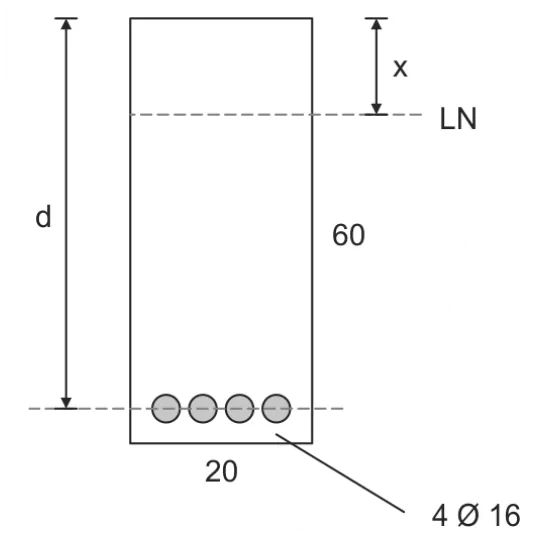

Seção transversal da viga de concreto:

(Medidas em cm)

Dados:

Adotar d = h − 5,0 cm

A_s = M_d/d . 1/[σ_sd . (1 − 0,4 . x/d)]

fyd = 43,5 kN/cm²

Considerando que o coeficiente de majoração das ações seja igual a 1,4, o concreto C20 e a armadura simples de flexão de aço CA50 com 8,0 cm², a posição da linha neutra dessa viga de concreto é, em cm,
