Questão 1115849

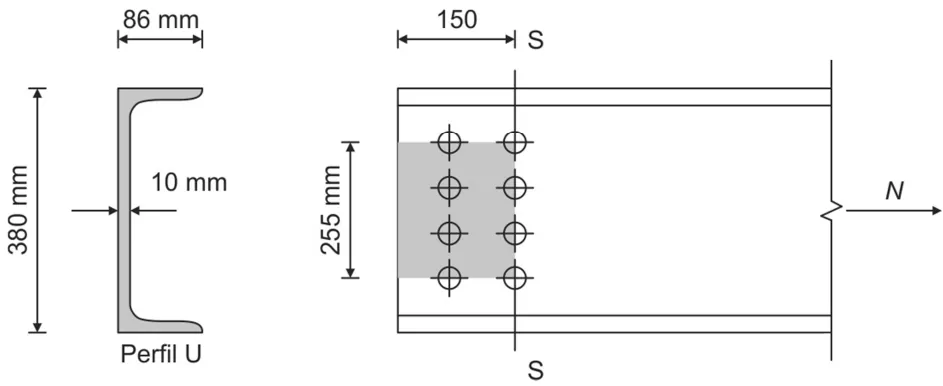

Considere as características do perfil U da conexão apresentada na figura a seguir:

Dados:

Perfil U (ver figura) Área = 64,0 cm²

Aço MR250

Diâmetro dos furos = 25 mm, com furação equi-espaçada.

Ao se analisar o que causou o escoamento (deformação excessiva) dessa conexão de uma tesoura de uma cobertura metálica, a hipótese é que com a carga de tração aplicada tenha ocorrido ruptura por cisalhamento de bloco. Os valores da área cisalhada líquida e da área tracionada líquida são, em cm², respectivamente:
