Questão 1115785

Tecnologia da Informação · 2022

Questão

ID 1115785

Disciplina: Tecnologia da Informação

Assunto: Diagramas Comportamentais

Ano: 2022 Banca: FCC - Fundação Carlos Chagas Órgão: Procuradoria-Geral do Estado - PGE MA

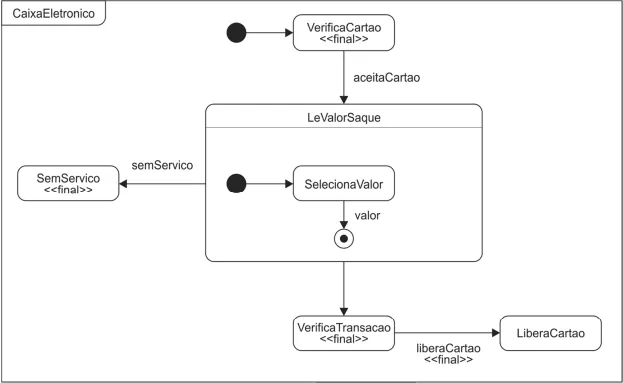

Analise o diagrama em notação UML 2.5.1.

Neste diagrama

Alternativa A:
de atividades, as atividades VerificaCartao e VerificaTransacao são finais e não podem ser redefinidas em subatividades do diagrama CaixaEletronico.
Alternativa B:
há um círculo externo envolvendo um círculo sólido dentro do processo LeValorSaque, indicando que se trata de um ponto de saída ou exit Point.
Alternativa C:
de atividades, as atividades VerificaCartao e SelecionaValor funcionam como pontos de entrada ou entry points do CaixaEletronico.
Alternativa D:
de máquina de estados, os estados VerificaCartao e SemServico não podem ser redefinidos em extensões do CaixaEletronico.
Alternativa E:
há uma classe denominada LeValorSaque dentro da qual há o método SelecionaValor.
