Questão 1094365

Engenharia Civil · 2016

Questão

ID 1094365

Disciplina: Engenharia Civil

Assunto: Gráfico de Gantt ou Cronograma Físico

Ano: 2016 Banca: FCC - Fundação Carlos Chagas Órgão: Prefeitura Municipal de Teresina

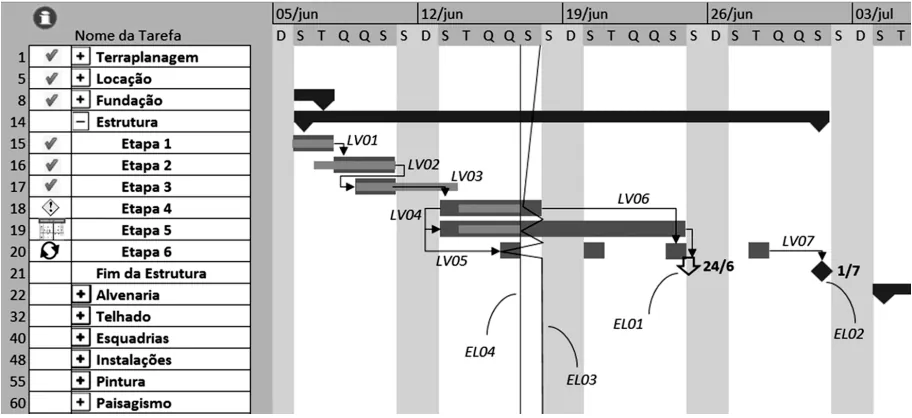

Considere o Diagrama de Gantt abaixo.

O Diagrama de Gantt apresentado na tela é uma ferramenta bastante similar ao MSProject™ e foi aplicado a uma obra genérica.

Com relação ao diagrama,

Alternativa A:
“Etapa 6” é uma tarefa do tipo Recorrente, o objeto “EL01” é um Marco ou “Milestone” e a linha irregular “EL03” é a “Linha de andamento” do controle do projeto.
Alternativa B:
linha de vínculo LV06 indica dependência do tipo “Início-a-Término” com latência de 6 dias entre as Tarefas “Etapa 4” e a terceira repetição da “Etapa 6”.
Alternativa C:
linha de vínculo LV02 indica dependência do tipo “Término-a-Término” com latência negativa de 67% entre as Tarefas “Etapa 2” e “Etapa 3”.
Alternativa D:
tarefa “Etapa 3” durou 1 dia a mais e atrasou a “Etapa 4” que possui uma dependência “Início-a-Início” com a “Etapa 3”, bem como a “Etapa 5” a qual possui uma dependência “Início-a-Ínicio” com a “Etapa 4” e com a “Etapa 6”, com latência de 3 dias.
Alternativa E:
“Etapa 6” possui restrição indicada pelo objeto “EL01”, ligado à tarefa 24, e o objeto “EL02” é um “Milestone” na data de 1o de julho.
