Considere a instalação hidráulica predial abaixo. Dados: Vazão na seção A (imediatamente antes do joelho de 1”): 2,0 L/s Perda de carga unitária na tubulação de 1” (trecho A-B): 0,0135 m/m Perda de carga unitária na tubulação de ¾” (trecho B-C): 0,056 m/m Tabela 1 − Comprimentos equivalentes das singularidades Singularidades Comprimentos equivalentes (m) Registro de pressão ¾” 6,70 Registro de gaveta 1” 0,20 Joelho 90°, com redução 1” para ¾” 0,80 Joelho de 90° de 1” 0,90 Joelho de 90° de ¾” 0,70 Tê 90° 1” × ¾”, passagem direta 3,10 Desprezando-se a carga cinética da água, a diferença de pressão entre os pontos A e C (imediatamente após o joelho de ¾”) é, aproximadamente, em m.c.a.,

Questão 1094357

Engenharia Civil · 2016

Questão

ID 1094357

Disciplina: Engenharia Civil

Assunto: Instalações Prediais de Água Fria

Ano: 2016 Banca: FCC - Fundação Carlos Chagas Órgão: Prefeitura Municipal de Teresina

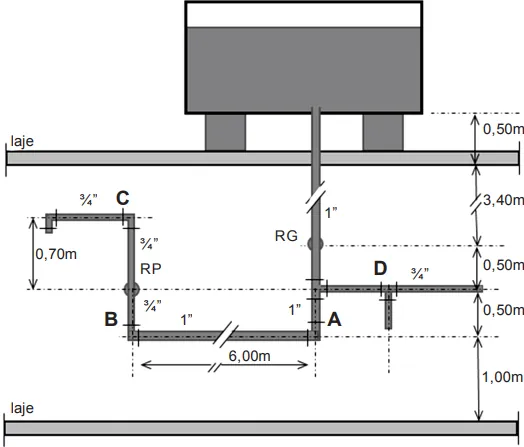

Considere a instalação hidráulica predial abaixo.

Dados:

Vazão na seção A (imediatamente antes do joelho de 1”): 2,0 L/s

Perda de carga unitária na tubulação de 1” (trecho A-B): 0,0135 m/m

Perda de carga unitária na tubulação de ¾” (trecho B-C): 0,056 m/m

Tabela 1 − Comprimentos equivalentes das singularidades

Singularidades	Comprimentos equivalentes (m)
Registro de pressão ¾”	6,70
Registro de gaveta 1”	0,20
Joelho 90°, com redução 1” para ¾”	0,80
Joelho de 90° de 1”	0,90
Joelho de 90° de ¾”	0,70
Tê 90° 1” × ¾”, passagem direta	3,10

Desprezando-se a carga cinética da água, a diferença de pressão entre os pontos A e C (imediatamente após o joelho de ¾”) é, aproximadamente, em m.c.a.,
