Questão 1063210

Arquitetura · 2023

Questão

ID 1063210

Disciplina: Arquitetura

Assunto: Desenho Técnico

Ano: 2023 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de Santa Bárbara d'Oeste

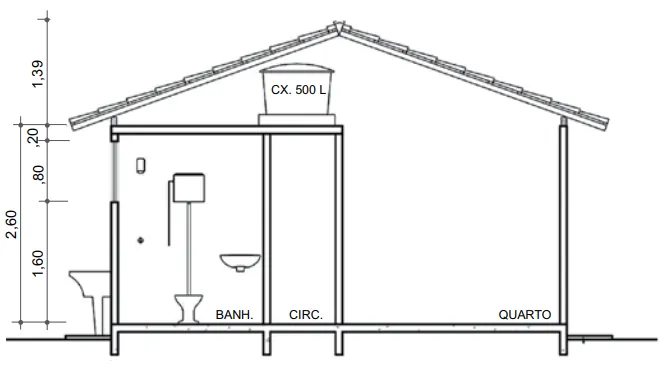

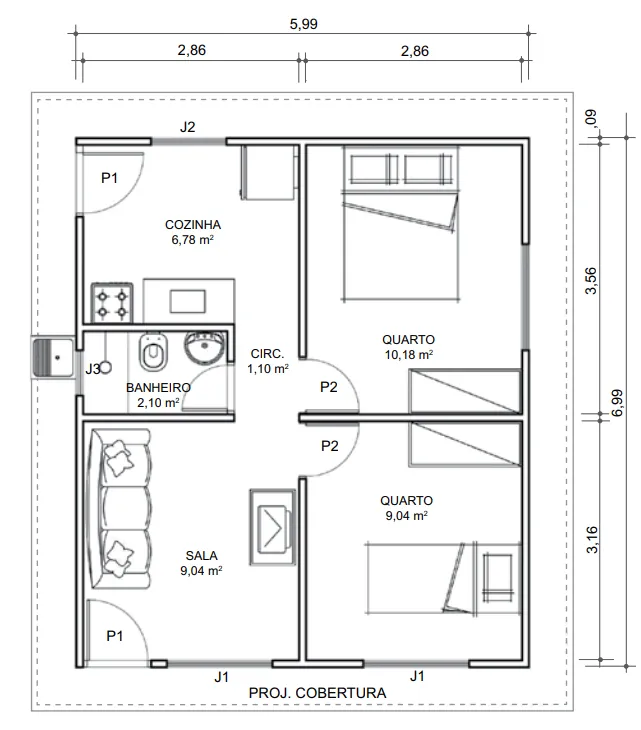

Considere os desenhos a seguir, extraídos de um caderno de projetos de casas populares da CAIXA. As dimensões estão em metros, e o desenho não está em escala conhecida.

(https://www.caixa.gov.br/Downloads/banco-projetos-projetos-HIS/casa_42m2.pdf)

Com base na interpretação desses desenhos, pode-se afirmar corretamente que

Alternativa A:
a cobertura apresenta dimensões externas (totais) de 5,99 x 6,99 m.
Alternativa B:
o tanque está situado em espaço totalmente descoberto e não pavimentado.
Alternativa C:
o projeto prevê o emprego de somente dois tipos de portas e de dois tipos de janelas.
Alternativa D:
uma pessoa posicionada no quarto maior da casa enxergará a caixa d’água de 500 l e a face interna do telhado.
Alternativa E:
o projeto prevê desníveis entre a área do chuveiro do banheiro e o banheiro e entre o banheiro e a circulação, possivelmente para evitar extravasão de água no piso.
