Questão 1053470

Arquitetura · 2012

Questão

ID 1053470

Disciplina: Arquitetura

Assunto: NBR 6492 - Representação de Projetos de Arquitetura

Ano: 2012 Banca: CONSULPLAN - Consultoria e Planejamento em Administração Pública LTDA Órgão: Prefeitura Municipal de Porto Velho

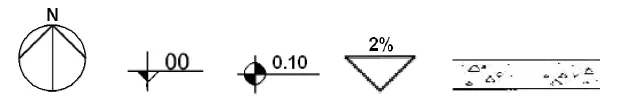

Marque a alternativa correta que corresponde, respectivamente, aos símbolos apresentados.

Alternativa A:
Sentido da rampa / cota de nível em planta / indicação do número da folha / hachuras de concreto em corte / cota de nível em corte
Alternativa B:
Indicação do norte / cota de nível em corte / cota de nível em planta / indicação do número da folha / hachuras de concreto em corte
Alternativa C:
Indicação do norte / cota de nível em corte / cota de nível em planta / inclinação de telhados e rampas / hachuras de mármore
Alternativa D:
Indicação do norte / cota de nível em planta / cota de nível em corte / inclinação de telhados e rampas / hachuras de mármore em corte
Alternativa E:
Indicação do norte / cota de nível em corte / cota de nível em planta / inclinação de telhados em planta / hachuras de concreto em corte
