Questão 1028022

Engenharia Civil · 2023

Questão

ID 1028022

Disciplina: Engenharia Civil

Assunto: Instalações Elétricas

Ano: 2023 Banca: FGV - Fundação Getúlio Vargas Órgão: Prefeitura Municipal de Niterói

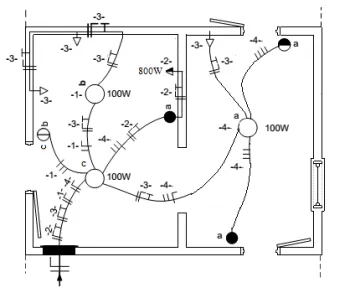

Analise os circuitos do diagrama unifilar, que partem do quadro parcial de luz e força embutido.

Sobre as funções dos componentes e circuitos, assinale a afirmativa correta.

Alternativa A:
A lâmpada do circuito 4 está ligada por interruptores paralelo e interruptor four-way.
Alternativa B:
As lâmpadas do circuito 1 estão ligadas em série entre si e podem ser comandadas pelo interruptor de duas seções.
Alternativa C:
As lâmpadas do circuito 1 estão ligadas por interruptores paralelo do tipo three-way.
Alternativa D:
A tomada do circuito 2 é de uso específico e está a 2m acima do piso acabado.
Alternativa E:
As tomadas do circuito estão à meia altura, a 1,3m acima do piso acabado.
